近日，广西高校微电子封装与组装技术重点实验俞兆喆/程燕与天津大学陈亚楠团队合作在Energy Storage Materials期刊发表题为“Surface Oxygen-locked LiNi0.6Mn0.4O2: Towards Stable Cycling at 4.7 V”的研究论文。

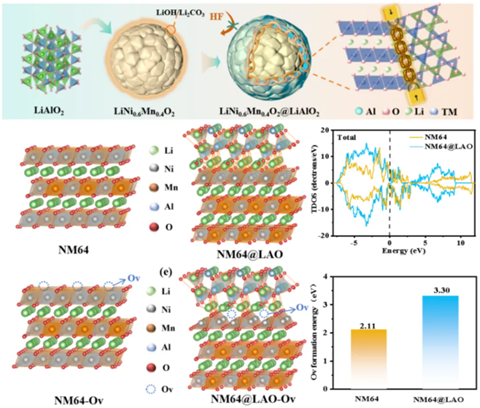

该论文提出了通过表面氧锁定策略，在NM64二次颗粒表面原位构筑具有高速锂离子传输特性的LiAlO2保护层来锁定材料表面晶格氧，抑制表面氧空位的形成，同时抑制高压下氧诱导的电解质分解来减轻电解质/阴极界面的副反应，增强电极电化学稳定性和锂离子传输的动力学特性。结果表明，增加锁氧层后的NM64不仅在3.0-4.5 V电压窗口下表现出优异的长循环稳定性（400圈循环后保持率80%），而且在超高截止电压4.7 V下经过300次循环后，容量保持率从原来的59.7%提高到了增加保护层后的81.5%。本研究设计的简单的LiAlO2保护层锁氧策略显著提高了NM64在高电压下的稳定性和容量保持能力，为中镍无钴的NM64材料的产业化应用提供了一种简单有效的可行方案。
